產品簡介

　　高純易燒結氧化鋁陶瓷粉體材料主要用於新（xīn）型氧化鋁陶（táo）瓷材料及新型（xíng）氧化鋁複合陶瓷材料的製造。

　　高純（chún）易燒結氧化鋁陶瓷粉體是將化（huà）學純度高、粒徑小、低溫易燒結等各種特性組合起來，生產不同純度、等級的粉體材料，廣泛應用於陶瓷材料的各個領域（yù）。

　　穩（wěn）定（dìng）的質量控製和的生產工序確保了每批產品的一（yī）致性。

　　公司與（yǔ）客戶進行經常性的密切交流合作，不斷開發提供符合客戶需求（qiú）的氧化鋁粉體材料。

　　高純易燒結氧化鋁陶瓷粉（fěn）體按純度分為（wéi） 99%、99.5%及 99.8%三大（dà）類（lèi）。99.8%以上的燒結氧化鋁陶瓷粉，形貌為類球形，平均粒徑為(D50)0.5μm;在空氣中 1550℃的溫（wēn）度下燒結，氧化（huà）鋁陶瓷材料純度達到 99.8%左右，密度 3.94g/cm3 以上，微觀結構晶粒在 1～6μm 之間，三點抗彎強（qiáng）度為 500Mpa;使用該粉體製作的Φ3-4mm 高純氧化鋁研磨球，在1450℃下燒結成瓷，燒結密度達到 3.85g/cm3 以上。

產品優勢

　　粉體粒徑小(D50)：≤0.5μm　粉體純度高：Al2O3 含量≥99.8%

　　低溫易燒結：1500℃燒結成瓷　燒結密度高：3.94g/cm3以上

　　陶瓷純度高：Al2O3含量≥99.8%　陶瓷晶粒小、韌性高、耐磨性好

主（zhǔ）要產品

　　一、高純煆燒α氧化鋁（lǚ） XJCD-205

　　二、高純氧化鋁陶瓷隔膜（mó）粉 XJCL-405

　　三、高純易（yì）燒結氧化鋁（lǚ）陶瓷分散粉 XJCF-505

　　四、高純易燒結氧化鋁陶瓷造粒粉 XJCZ-505

　　五、99 易燒結氧化鋁陶瓷造粒粉 XJCZ-99

　　六、995 易燒結氧（yǎng）化鋁陶瓷造粒粉（fěn） XJCZ-995

　　七、95(96)氧化鋁陶瓷造粒粉（fěn） XJCZ-95

技術指標

　　注：XJCD、XJCF 係列（liè）粉體添（tiān）加 0.1%氧化鎂研磨分散至相應粒度，於 1550℃燒結，測試燒（shāo）結密度（dù）等數據。

　　一（yī） 高純煆燒（shāo）α氧化鋁

　　XJCD係列高（gāo）純煆燒α氧化鋁適合用（yòng）戶根據本公司的產品（pǐn）特點，采取相應的生產工（gōng）藝，製作不同類型的產品。可按照客戶要求（qiú）製作。

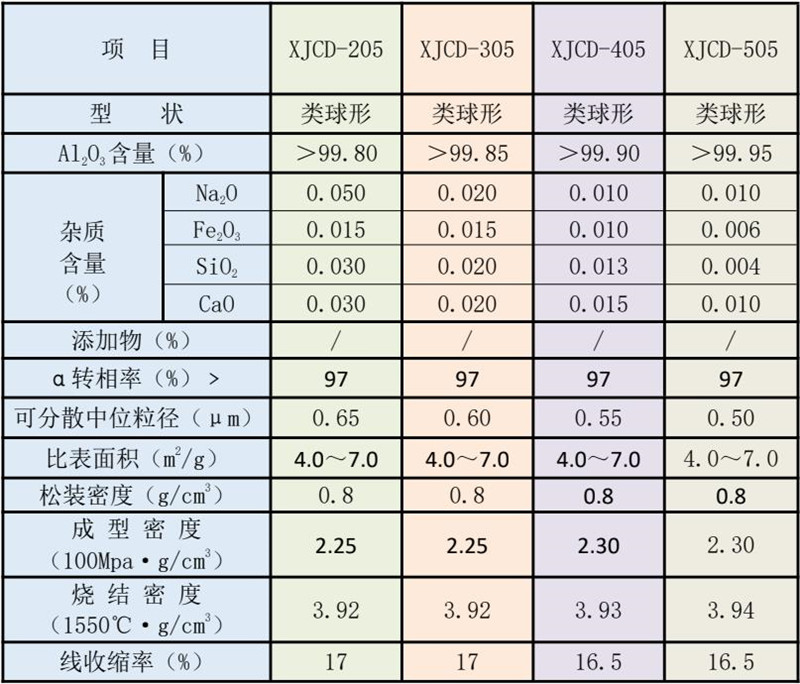

技術指標

　　注：XJCD係列粉體添加0.1%氧化鎂研磨分散至相應粒度，於1550℃燒結，測試燒結密度等數據。

　　二 高純易燒（shāo）結氧化鋁陶瓷分（fèn）散粉

　　XJCF係列分散粉體適用注漿成型（xíng）工藝製造（zào）大型的（de）、形狀複雜的、薄壁（bì）的氧化鋁陶瓷新材料。可根（gēn）據客戶需要（yào）添加（jiā）燒結助劑。

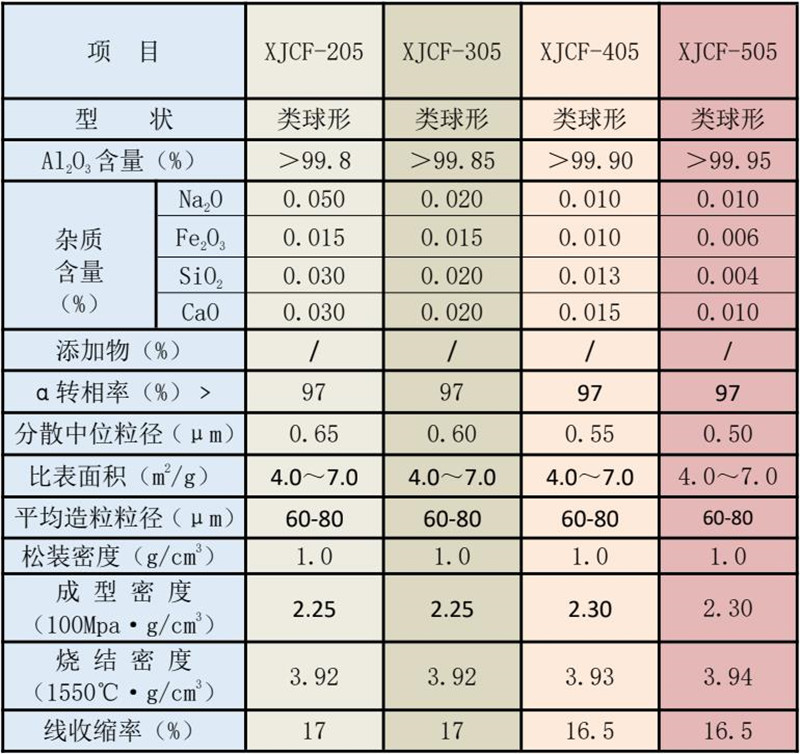

技術（shù）指標

　　注：XJCF係（xì）列粉體添加0.1%氧化鎂研磨分散（sàn）至相應粒度，於1550℃燒結，測試燒結密度等數據。

　　三 高純氧化鋁（lǚ）陶瓷（cí）隔膜粉

　　XJCL係（xì）列粉體化學純度高（gāo）、粒徑（jìng）小（xiǎo）而均勻、形貌類球型，特別適合（hé）生（shēng）產製造鋰電池（chí）陶瓷隔膜，可有效提高電池的機械性能、耐高（gāo）溫性能和安全性能。

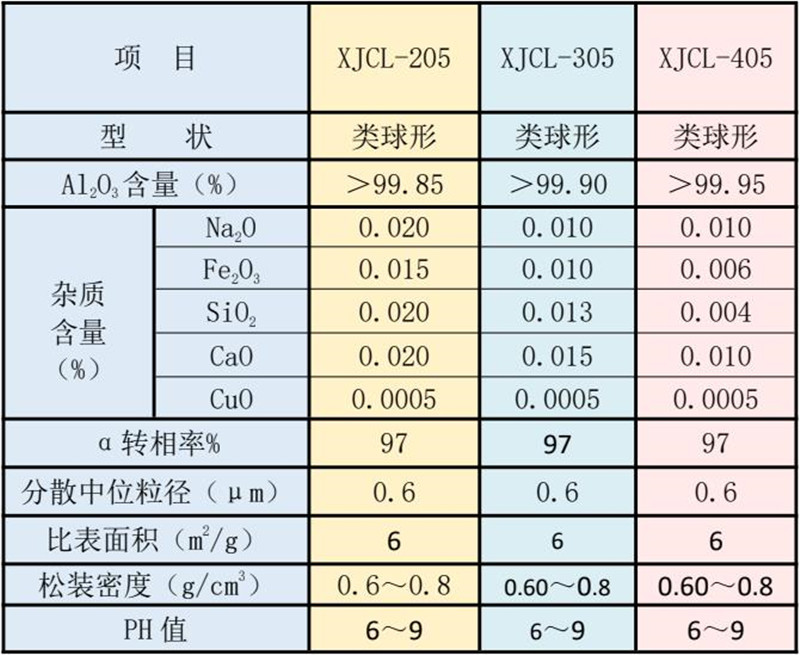

技術指標

　　四 高純易燒結氧化鋁陶瓷造粒粉

　　XJCZ係列陶瓷粉體適用幹（gàn）壓和等靜壓成型等工藝製造的高純氧化鋁陶瓷新材料。

技術指標

　　五 99易燒結氧化鋁陶瓷造粒粉

　　XJCZ-99係列陶瓷粉體適用幹壓（yā）和等（děng）靜壓成型等工藝製造的（de）99氧化鋁（lǚ）陶瓷新材料。

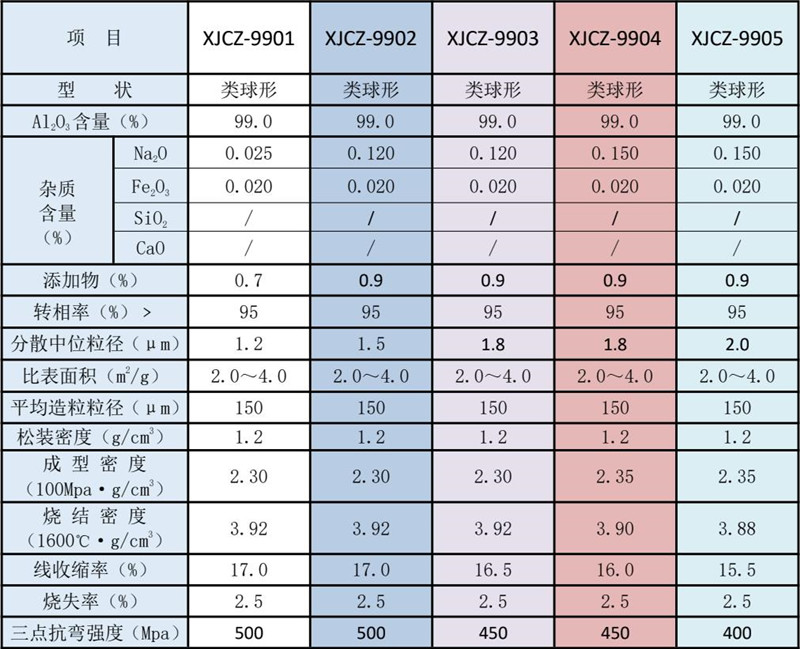

技（jì）術指標

　　六 995易燒結氧化鋁陶瓷造粒粉

　　XJCZ-995係列陶瓷粉體適（shì）用幹壓和等（děng）靜壓成型（xíng）等工藝製造的995氧化鋁陶瓷新材料。

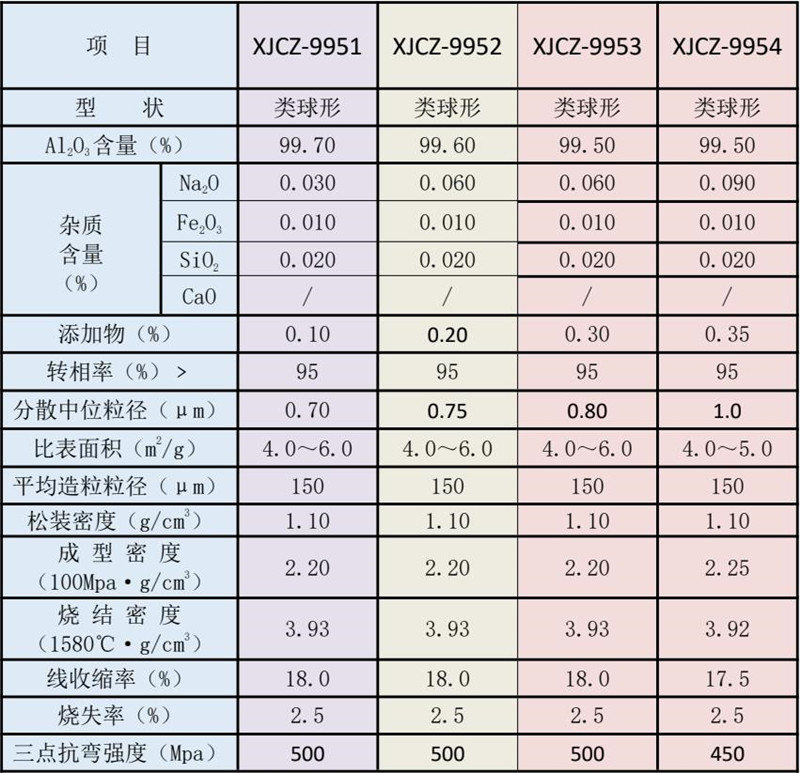

技術指標

　　七 99色瓷係列氧化鋁陶瓷造粒粉

　　XJCZ-99B與XJCZ-99H係（xì）列陶瓷粉體適用幹壓和等靜壓成型等（děng）工藝製造的白色與微黃色（sè）99氧化（huà）鋁（lǚ）陶瓷新材料。

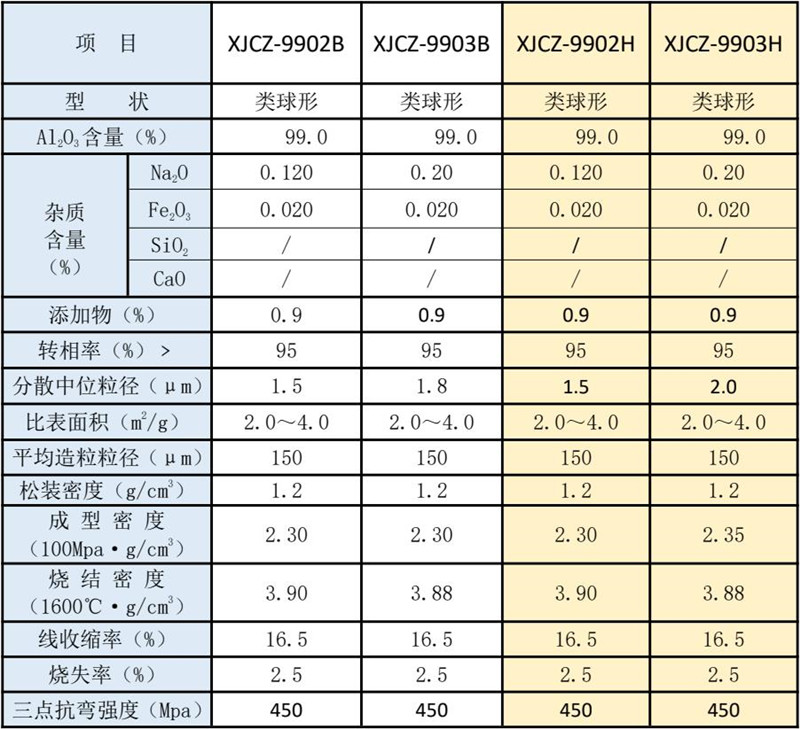

技術指標

　　八 97氧化鋁陶瓷造粒粉

　　XJCZ-97與XJCZ-97H係列陶（táo）瓷粉體適用幹壓和等靜壓成型等工藝製造的白色與微（wēi）黃色（sè）97氧化鋁陶瓷（cí）新材料。

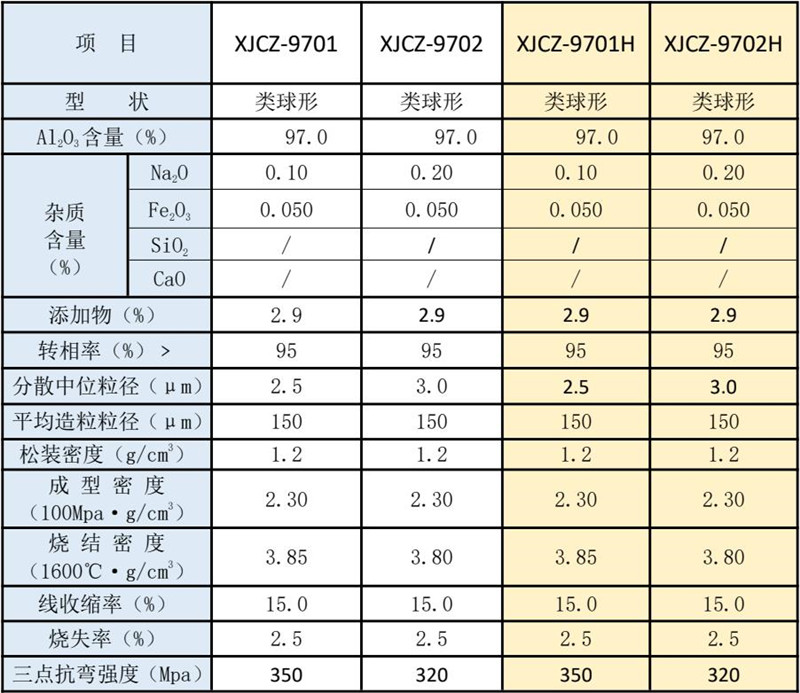

技術指（zhǐ）標

　　九 95(96)氧化鋁陶瓷造粒粉

　　XJCZ-95 與 XJCZ-96 係列陶瓷粉體適用幹（gàn）壓和等靜（jìng）壓成型（xíng）等工（gōng）藝製造的氧化鋁（lǚ）陶瓷新材料。

技（jì）術指標
